介绍

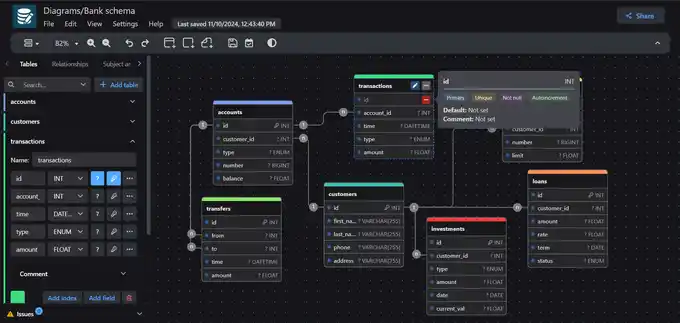

DrawDB 是一个免费、基于浏览器的数据库实体关系图（ERD）编辑器和 SQL 生成器。允许用户通过创建表、关系和其他元素来直观地设计数据库模式，即可将这些设计导出为适用于各种数据库系统的 SQL 脚本。

功能

DrawDB 使用户能够：

• 使用可视化拖拽界面创建和编辑数据库模式
• 定义表、列、关系和约束
• 为多种数据库（MySQL、PostgreSQL、SQLite、MS SQL、Oracle 等）生成 SQL 导出脚本
• 导入现有的 SQL 模式
• 将图表导出为图片或文档
• 无需创建账户即可本地保存图表

部署

根据需求，drawDB 可以以多种方式部署：

本地开发

要设置 drawDB 进行本地开发：

git clone https://github.com/drawdb-io/drawdb
cd drawdb
npm install
npm run dev

这将启动一个本地开发服务器，通常在 http://localhost:5173（具体端口号可能因环境而异）。

生产构建

为生产构建 drawDB：

git clone https://github.com/drawdb-io/drawdb
cd drawdb
npm install
npm run build

这将在 dist 目录中生成优化的静态文件，可以被任何 Web 服务器提供。

Docker 部署

drawDB 可以使用 Docker 进行容器化：

docker build -t drawdb .
docker run -p 3000:80 drawdb

构建 Docker 镜像并运行容器，在端口 3000 上提供 drawDB 服务。

注意

Nginx 应正确配置客户端路由：

server {
    listen 80;
    server_name _;
    root /usr/share/nginx/html;

    location / {
        try_files $uri /index.html;
    }
}

此配置将所有请求重定向到 index.html，允许 React Router 处理客户端路由。

架构

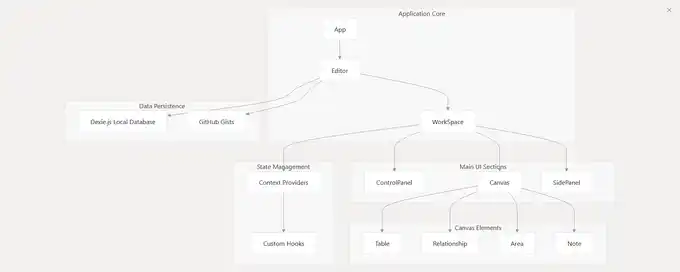

DrawDB 被构建为一个基于 React 的单页应用程序，采用组件化架构。

技术栈

DrawDB 采用以下关键技术构建：
